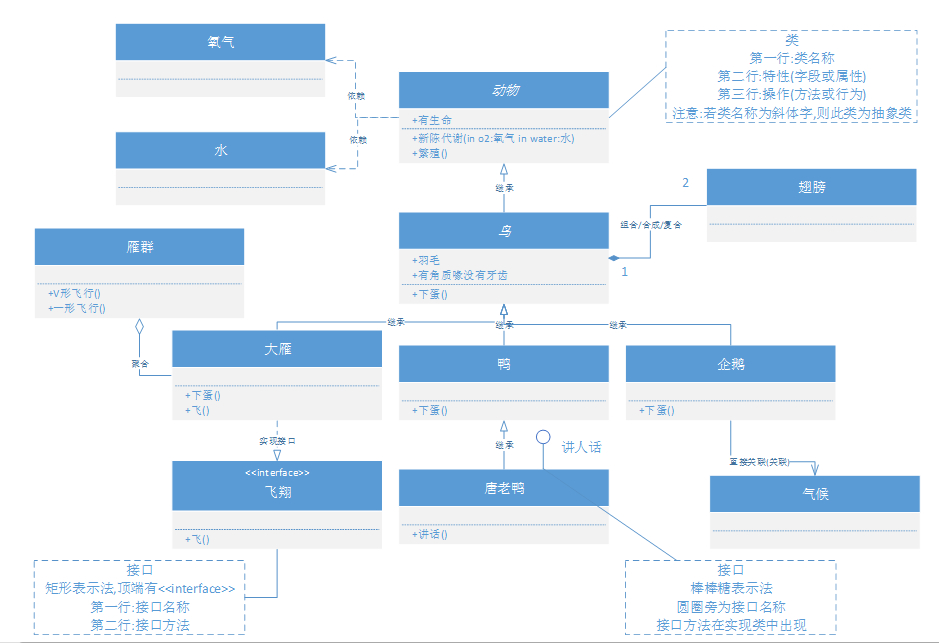

(右键图片以新的TAB页打开看更清晰)

‘+’表示public

‘-’表示private

‘#’表示protected

继承关系:空心三角形+实线来表示。比如鸟和动物。

实现接口:空心三角形+虚线来表示。比如大雁和飞翔。

关联关系:实现箭头来表示。一个类A需要“知道”另一个类B的变化，B是变化的。比如企鹅和气候的关系，企鹅需要了解到气候的规律，在企鹅类A中需要引用到气候类B的对象。公司案例:job中需要关联监听binlog放入mq队列的对象/集合，其他比如apollo配置等监听对象也算。

class A{

    private B b;

}

依赖关系:虚线箭头来表示。比如动物要有生命力，就需要依赖氧气、水以及食物等。同上图所示。(注意一下，这里的几个要素并不是一个“整体”的关系，按“块”来划分。)公司案例:springboot项目启动时，需要依赖mysql、redis、es、apollo等的配置类。

组合关系:实心的菱形+实现箭头来表示。组合/合成/复合是一种强的”拥有”关系，体现了严格的部分和整体的关系，部分和整体的生命周期是一样的，内部对象和外部对象相独立，生命周期与属主相同，有相同的关系，有相同的关系组成的结构。初始化时，各个类同时生成(相对来说是同时初始化。除了构造方法还有别的吗?)。比如鸟的类A(整体)中，需要实例化翅膀类B(部分)(可能会有多个)。公司案例:比如利用GRPC或THRIFT进行转发消息时，各种消息对象需要一起组装到转发对象中。

class A{

    private B b;

    public A(){

        b = new B();

   }

}

聚合关系:空心的菱形+实现箭头来表示。聚合表示一种弱的”拥有”关系，体现的是对象A可以包含B对象，但B对象不是A对象的一部分，生命周期与属主不同，内部对象和外部对象相独立，聚合关系之间一般能互相替换。比如雁群A和大雁数组B的关系。公司案例:比如maven各个项目之间的聚合依赖关系。

class A{

    private B[] b;

}
